Перетворювачі частоти потужністю CFM 210/ 0.18 - 5.5кВт із живленням 220/220

Опис

Перетворювачі частоти серії CFM210 є флагманом нашої компанії, і займають перше місце в рейтингу, за рахунок високого попиту і довіри до даної моделі.
Високий попит на дану серію обумовлений насамперед підтримкою потужностей електродвигунів до 3.3 кВт включно з підключенням перетворювача в звичайну розетку 220В. Важливим є і той факт, що перетворювачі даної серії є представниками традиційного виду частотника в його типовому корпусі з примусовим повітряним охолодженням і максимально повною комплектацією зовнішніми входами, виходами і різним програмним функціоналом.
Основні технічні характеристики перетворювачів даної серії наведені нижче в таблиці.



Харчування

Напруга живлення Uвх
1ф х 220 В (+10%, -15%)


Частота напруги живлення
45 66 Гц


Вихід
Вихідна напруга
3ф х 0...Uвх (з ККМ 0...275В)


Вихідна частота
0; 1 - 800 Гц


Похибка формування частоти
0.05 Гц


Вид ШІМ модуляції
Вектор напруги


Підключення двигуна
Стандартний трифазний асинхронний двигун 220В із з'єднанням обмоток трикутником


Система управління
Режим управління
Скалярний U/ƒ з лінійною (пропорційної) ха-діагнозами.
Скалярний U/ƒ квадратичних характеристикою.
Скалярний U/ƒ примусовою характеристикою.
Покращене скалярний U/ƒ з автоматичною компенсацією моменту і ковзання.


Частота керування силовим модулем
3 6 9 12 кГц


Завдання швидкості обертання
Аналогові входи
Цифрові входи

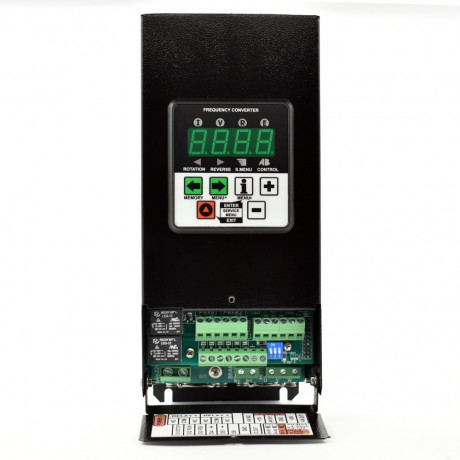

Панель управління
ПІД регулятор
Інтерфейс зв'язку RS485
Роздільна здатність:
0,1% для аналогового входу
0,1 Гц для панелі управління і цифрових входів


Режими гальмування
Гальмування постійним струмом
Гальмування з застосуванням гальмівного резистора


Охолодження
Примусове повітряне охолодження


Входи / виходи управління
Аналоговий вхід
2 аналогових входи AN.IN1 і AN.IN2:
в режимі напруги:
0...10 В, Rвх 50 кОм
в режимі струму:
0(4)...20 мА, Rвх = 220 Ом


Цифровий вхід
6 гальванічно розв'язаних від мережі цифрових входів з перемикається полярністю:
NPN
активний рівень: 0
неактивний стан: 20...24 В
PNP
активний рівень: 20...24 В
неактивний стан: 0
Опір Rвх 4 кОм.


Аналоговий вихід / вихід з відкритим колектором
1 аналоговий вихід:
0...10В
1 цифровий вихід з відкритим колектором:
до 1А /0...40В
Повністю програмований джерело сигналу.


Релейний вихід
2 реле з перекидними контактами:
коммут. навантаження: 250 В / 10А (АС)
Повністю програмований джерело сигналу.


Зв'язок
Апаратні можливості і протокол
Підтримка комунікаційного модуля RS485 з гальванічно ізольований каналом.
Протокол обміну Modbus RTU.


Швидкість передачі
4800, 9600,19200, 38400, 56000 або 115200 біт/с


Доп. можливості
Можливість зміни параметрів ПЧ.
Реалізовано управління з ПК з можливістю зміни конфігурації.


Доп. функції
Лічильник метражу
Дозволяє використовувати ПЧ в системах з конвеєрними і протягивающими механізмами, в яких необхідно контролювати отмеренную довжину або кількість продукту в штуках.


Вбудований ПІД-регулятор
Дозволяє налаштувати до 8 незалежних кроків управління двигуном за заданою тахограмі.


Програмований сценарій
Два режими формування сигналу завдання, можливість зміни полярності сигналу помилки регулювання та інших параметрів ПІД.


Управління конфігураціями
Можливість зберігати і завантажувати користувальницькі конфігурації в енергонезалежну пам'ять ПЧ.
Наявність заводський конфігурації для швидкого скидання ПЧ на заводські налаштування.


Захист

від струмових перевантажень перетворювача
від перенапруги на шини постійного струму
від зниження напруги на шині під час роботи
від роботи двигуна на двох фазах
від перевантаження двигуна
від недовантаження двигуна (відключається)
від втрати зв'язку RS485
від перегріву перетворювача або електродвигуна
від міжфазної КЗ
від КЗ на землю будь-якої з фаз
від КЗ в колі гальмівного резистора
системні та інші помилки

Ціна з ПДВ,. 5010 9780 грн
